助聽器兼容測試介紹

使用助聽器的用戶總是抱怨說當附近有人打電話時經常聽見助聽器發出“咔咔”的噪聲，這表明手機和助聽器可能不兼容。根據此種情況2006年9月，美國FCC針對手機各制造商強制實施了HAC（Hearing Aid Compatibility）的認證計劃，其的HAC參考標準為ANSI C63.19（美國無線通訊設備與助聽器兼容性測量國家標準方法）。根據標準定義消費者可通過對助聽器抗干擾級別和相應的手機信號發射級別來判斷某型號助聽器與手機的兼容性。
    HAC檢測計劃要求被測手機的限值在M3（測試結果是分M1~M4）.限值的具體定義后文中將做具體說明。除了HAC之外，T-coil（音頻測試）也必須要求限值在T3（測試結果是分T1~T4）范圍內。
    中認聯科實驗室（STS LAB）的HAC測試系統可根據HAC標準完成其對RF測試和對聲學頻帶電磁信號的指標要求，測試范圍包括無線通信設備（WD）和助聽器（HA）兩個部分，測試頻率為800~950MHz和1.6~2GHz之間的通信產品。這個頻率下的無繩電話、移動點電話、個人通信服務（PCS）等都可進行HAC認證。

針對電場和磁場的簡單測試流程（無線通信設備近場輻射測試流程）：

確定探頭和測試儀器工作正常定位
WD配置WD工作于發射狀態


初始化場強探頭進行區域掃描

確定排除區域，設置隔離重新掃描其他區域，記錄最大的讀書電場和磁場都完成掃描

確認和記錄分類

如果需要，重新掃描電場和磁場

所用的主要測量儀表有

1.近場電場探頭；

2.近場磁場探頭；

3.彈頭定位裝置；

4.無線通信設備（WD）的支持系統；

5.射頻頻蔽室等輔助設備；

在近場測試中，近場探頭在5cm*5cm的區域內使用電場探頭或磁場探頭分別掃描測量區域的最大場強。在多個脈沖周期內，通過對峰值測量，根據測量平均值和已知的無線通信設備占空比計算就可以得到被測物的平均場強。探頭與無線通信設備參考平面的最近點距離必須是1.0cm。

無線通信設備在進行近場輻射測試前，必須執行以下步驟

1.在無線通信設備調制模式下，校準電場和磁場探頭的峰值讀數；

2. 檢查確認探頭定位系統的可重復性和精確性；

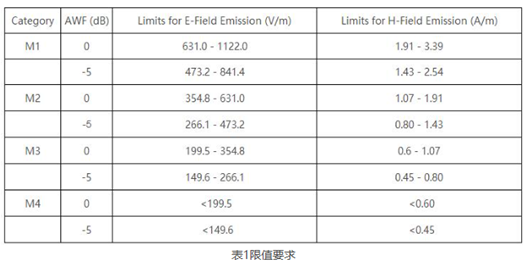

3. 確認被測物的反射干擾比期望信號低20dB以上，這可以通過對同一個無線通信設備在多個位置和方向上進行重復測量來實現。由反射原因引起的讀數差異必須不能大于±0.8dB；在確認探頭和測試儀器工作狀態正常，無線通信設備處于發射模式下，就可對場強探頭進行初始化設置并進行區域掃描，同時系統會自動記錄最大讀數（V/m或A/m），結果將按照下面表格進行分類。

HAC（hearing aid compatibility）無線通訊設備的電場和磁場測試做了簡單介紹，本期將對HAC測試中無線設備在音頻波段的磁場強度測量（T-coil）要求做簡單介紹。
    HAC檢測依據標準ANSI-C63-19，國標為YD/T 1643-2007。在對無線通信設備在音頻波段的磁場強度測量中，我們需要對三個量值進行測試和評估，第一個量值是在音頻頻段中心頻率處有意信號（系統信號）的磁場密度，第二個量值為有意信號在整個音頻頻段的頻率響應，第三個量值是有意信號（系統信號）和無意信號（干擾信號）磁場場強之間的差值。

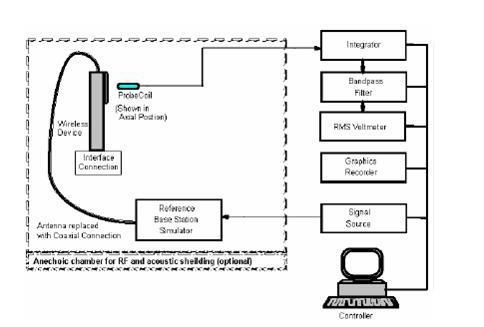

圖1T-COL磁場測試設置

T-Coi測試測量儀器包括以下設備

1.支持音頻輸入或輸出的基站模擬器/射頻通信測試儀

2.探頭線圈組件

3.真RMS電壓表

4.1/3倍頻程帶通濾波器

5.電源

6.赫爾姆霍茨校準線圈
    HAC檢測方法為：控制無線通訊設備使其處于通話模式下，要求基站模擬器能夠向無線通信設備提供模擬的音頻信號?；灸M器控制無線通信設備使其處于最大發射功率狀態。這主要是考慮到其在最大功率模式下準確計入其基帶部分可能會對聽筒中的線圈產生的影響。要注意的是測量時需要用RF線進行鏈接而不是通過無線方法鏈接，這主要是為了屏蔽測量過程中射頻傳輸信號對測量結果所造成的影響。

整個測試過程是由以下多級程序完成，首先測量對助聽器T-coil有用的音頻頻段的磁場場強。第二步測量無意信號磁場分量，用以確定來自無線通信設備顯示器和電池電流通路等對音頻頻段有意信號所造成的影響。以下是測量的大致流程（無線通信設備音師師段微信號測試流程）：

1.確定測量儀器的校準
2.設置和驗證測試配置確定參考值

測量有意音頻頻段信號
測量無意音頻頻段信號

1.信號質量
2.磁場強度
3.頻率響應

確定并記錄分類信息

HAC認證的目的是為了避免數字移動電話機在通信過程中其在天線周圍所形成的電磁場對殘障人士使用的助聽器造成的影響。中認聯科檢測中心的HAC檢測實驗室是國內提供第三方HAC檢測認證的實驗室，其完全滿足美標ANSI-C63-
19和國標YD/T 1643-2007的測試要求，并已為國內的手機企業完成了大量HAC測試和預研工作，保證了其的通信產品符合各國對殘障人士的保護要求。
